1. 屏蔽層的主要作用

（1）防止電磁干擾

• 外部干擾防護：屏蔽層可以防止外部電磁場對電纜內部信號的干擾。例如，在通信電纜中，屏蔽層能夠有效阻擋外界的電磁噪聲（如無線電波、高頻設備產生的電磁場），從而保證信號的清晰傳輸。
• 內部干擾防護：在多芯電纜中，屏蔽層可以防止不同芯線之間的電磁干擾，避免信號串?dāng)_（crosstalk），確保信號傳輸?shù)臏?zhǔn)確性和可靠性。

（2）防止電磁泄漏

• 信號保密性：屏蔽層可以防止電纜內部傳輸?shù)男盘栂蛲庑孤?，避免信號被外部設備截獲，從而保護信號的保密性。這對于傳輸敏感信息（如軍事通信、金融數據等）的電纜尤為重要。
• 減少電磁污染：通過屏蔽層的作用，可以減少電纜對外部環境的電磁輻射，降低電磁污染，符合環保和電磁兼容性（EMC）要求。

（3）提供接地保護

• 接地功能：屏蔽層通常與電纜的接地系統相連，可以作為接地導體的一部分。在發生故障（如短路或過電壓）時，屏蔽層能夠快速將故障電流引導至接地系統，從而保護設備和人員的安全。

• 防雷保護：在某些場合，屏蔽層還可以與防雷系統配合，減少雷擊對電纜和設備的損害。

• 昆明電纜廠-云南電投線纜有限公司

2. 屏蔽層的類型

（1）金屬箔屏蔽

• 特點：由薄金屬箔（如鋁箔）制成，通常與聚酯薄膜復合，用于高頻信號電纜。
• 優點：屏蔽效果好，重量輕，成本低。
• 缺點：柔韌性較差，容易損壞。

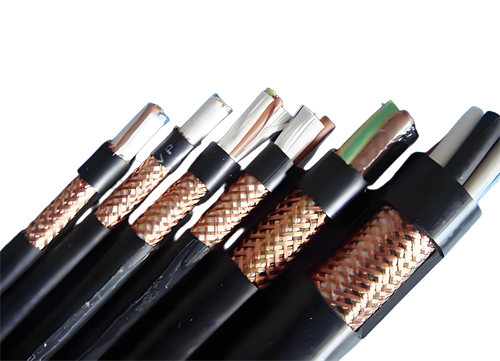

（2）編織屏蔽

• 特點：由金屬絲（如銅絲）編織而成，形成一個連續的金屬網。
• 優點：柔韌性好，屏蔽效果穩定，適用于頻繁彎曲的場合。
• 缺點：成本較高，屏蔽效果略低于金屬箔屏蔽。

（3）復合屏蔽

• 特點：結合了金屬箔和編織屏蔽的優點，通常為多層結構。
• 優點：屏蔽效果優異，兼具柔韌性和穩定性。
• 缺點：成本較高，生產工藝復雜。

（4）銅帶屏蔽

• 特點：由銅帶螺旋纏繞而成，常用于高壓電力電纜。
• 優點：屏蔽效果好，機械強度高，接地性能穩定。
• 缺點：成本較高，重量較重。

3. 屏蔽層的應用場景

• 通信電纜：用于傳輸高頻信號，如光纖通信電纜、同軸電纜等，防止信號干擾和泄漏。
• 控制電纜：用于工業自動化系統，防止控制信號受到電磁干擾。
• 電力電纜：用于高壓輸電和配電系統，防止電磁泄漏，同時提供接地保護。
• 特種電纜：如海底電纜、航空電纜等，需要高屏蔽性能以確保信號傳輸?shù)目煽啃院桶踩浴?

4. 屏蔽層的重要性

• 信號完整性：確保信號在傳輸過程中不受干擾，保持高質量。
• 電磁兼容性（EMC）：符合國際和國內的電磁兼容性標準，減少電磁污染。
• 安全性：保護設備和人員免受電磁干擾和過電壓損害。

總結

電纜的屏蔽層是保障信號傳輸質量和電磁兼容性的關鍵部件。通過選擇合適的屏蔽層類型和材料，可以有效防止電磁干擾和泄漏，確保電纜在各種復雜環境中的可靠運行。昆明電纜廠，云南電投線纜有限公司。
